安全光柵可以單根使用嗎？從原理到應用的深度解析

在江蘇某小型五金加工廠，張師傅面對空間狹小的沖床設備犯了難：傳統對射式光柵需要雙側安裝，而車間布局讓對側固定難以實現。他聽說的「單邊光柵」能否解決問題？作為工業安全領域的常見設備，安全光柵的單側使用并非簡單的「單根替代」，而是需要結合風險等級與功能需求的專業選擇。本文結合實際應用，解析單邊光柵與對射式光柵的核心特性及場景適配邏輯，助您打破認知誤區。

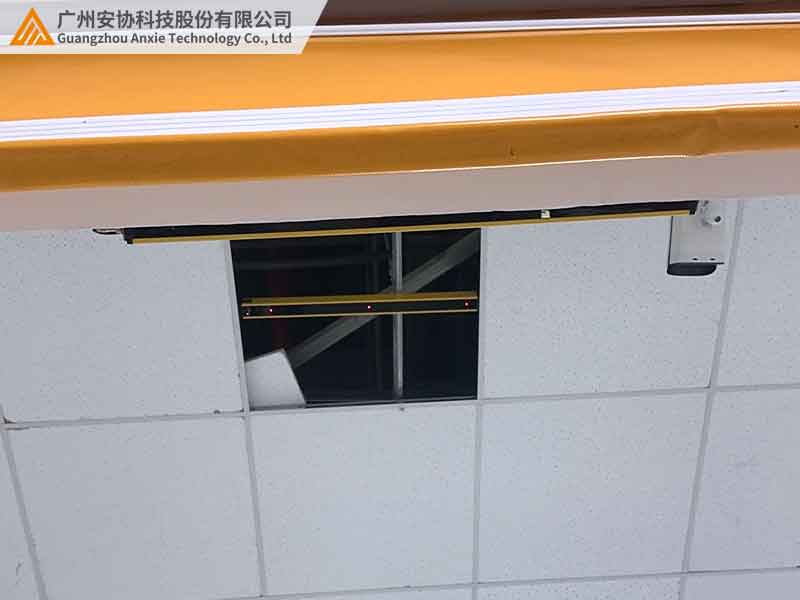

一、重新認識兩種光柵：不是「對立」而是「互補」

安全光柵的兩種技術路線并無絕對界限，核心在于「防護強度」與「場景適配」的平衡：

（一）對射式安全光柵：全功能立體防護

由發射端與接收端分置設備兩側，通過多束紅外光對射形成防護平面：

· 核心優勢：檢測精度 15-30mm（可識別手指級危險），支持 PLd/SIL2 安全認證，適用于沖壓機、注塑機等高危場景，能直接切斷動力回路，從物理層面阻止傷害發生。

· 典型場景：需防護人體肢體（如手掌、手臂）進入危險區域的設備，如汽車配件廠的沖壓生產線。

（二）單邊式光柵：輕量化檢測與基礎防護

單端集成發射與接收模塊（無需對側設備），通過近距離光束反射實現檢測：

· 核心優勢：單側安裝便捷（施工周期縮短 60%），成本僅為對射式 40%-60%，檢測精度 50-200mm（可識別工件、包裹等物體），在低風險場景可提供基礎防護（如設備停機保護）。

· 典型場景：小型設備的操作區域防護（如桌面鉆床的手部接近報警）、物流分揀的包裹到位檢測。

核心特性對比表

二、單邊式光柵的真實能力：檢測為主，防護為輔

單邊式光柵采用「自收自發」設計，雖無法達到對射式的安全等級，但在特定場景具備基礎防護能力：

· 檢測功能：精準識別工件到位、包裹位置偏移等（如傳送帶分揀口檢測精度達 100mm）；

· 基礎防護：對成人手掌（寬度＞80mm）進入危險區域可觸發停機報警（如小型包裝機的操作區防護），但無法檢測兒童手指（＜50mm）。

關鍵區別：對射式是「主動阻止傷害」，單邊式是「被動檢測預警」，二者防護強度不同，但都服務于安全目標。

三、場景適配：按風險等級選擇防護方案

（一）高危場景：必須依賴對射式光柵

當設備存在「肢體碾壓、切割風險」時（如沖床模具區、剪板機刀口）：

· 核心需求：必須檢測 15mm 直徑的手指，且防護系統需通過第三方安全認證（如 ISO 13849-1 PLd 級）；

· 案例：某汽車廠沖壓車間安裝 64 束對射式光柵，實現「0.1 秒級響應 + 10mm 級精度」，5 年未發生手部傷害事故。

（二）中低風險場景：單邊式光柵的主戰場

1. 小型設備基礎防護

· 場景：操作區域＜600mm 的桌面鉆床、實驗室壓機等，主要防護成人手掌誤觸；

· 方案：單側安裝單邊式光柵，檢測高度 200-300mm，觸發設備停機而非切斷動力（降低誤停損失）；

· 優勢：安裝成本降低 70%，且能滿足工廠安全巡檢要求（如某鐘表廠微型銑床防護方案）。

2. 物流與產線檢測

· 場景：傳送帶包裹到位檢測、倉儲貨架防碰撞（檢測距離 0.5-1.5 米）；

· 功能：替代傳統光電開關，抗粉塵能力提升 50%，同時提供「物體檢測 + 人員靠近報警」雙重功能（如某電商倉庫分揀線應用）。

3. 臨時與移動防護

· 場景：AGV 檢修區、注塑機模具更換時的臨時開口；

· 方案：磁吸式單邊光柵 3 分鐘快速部署，檢測人員（身高＞1.2 米）進入危險區域，觸發聲光報警并鎖定設備操作面板。

四、選型決策：三維度判斷法

核心邏輯：防護人體選對射，檢測物體選單邊；高危場景看認證，低險場景重效率。

五、應用邊界：明確防護強度差異

（一）對射式光柵不可替代的場景

· 任何涉及「手指級防護」的設備（如沖床、注塑機）；

· 需「硬防護」（直接切斷動力）而非「軟防護」（僅報警停機）的場景；

· 出口設備需符合 CE、OSHA 等國際安全標準的場景。

（二）單邊式光柵的合理定位

· 可作為「檢測 + 基礎防護」方案，用于成人手掌級防護（如小型設備操作區）；

· 絕不能用于「兒童活動區域」或「高精度手指防護」，但可作為對射式的輔助檢測手段（如多傳感器融合方案）。

六、案例：不同防護需求的解決方案

（一）高危場景：對射式光柵構建安全屏障

某五金廠 10 臺沖床曾因防護不足導致 3 起事故，后加裝對射式光柵：

· 配置：64 束對射式，檢測精度 15mm，支持 PLd 認證；

· 效果：實現「檢測 - 響應 - 制動」全流程硬防護，2 年事故率歸零。

（二）低風險場景：單邊式光柵平衡安全與成本

某食品廠 30 臺小型封口機需檢測包裝膜到位并防護手掌誤觸：

· 配置：16 束單邊式光柵，單側安裝于進料口上方；

· 效果：成本降低 60%，同時通過「檢測包裝膜 + 報警停機」實現基礎安全防護，設備誤停率下降 40%。

七、結語：安全防護沒有「標準答案」，只有「場景最優解」

單邊光柵與對射式光柵并非對立，而是工業安全防護的「輕重兩套方案」：

· 對射式是應對高危場景的「重型鎧甲」，用高精度與高認證筑牢安全底線；

· 單邊式是服務低險場景的「輕便護具」，以低成本與靈活性提升安全效率。

某機械工程研究數據顯示，合理搭配兩種方案的企業，可在保證安全的前提下降低 30%-50% 的防護成本。安協提供全系列安全光柵產品，無論您面對的是高危機械還是小型設備，都能獲得適配的解決方案。立即訪問官網（www.zzzhenghao.com）下載選型指南，或聯系技術團隊獲取免費場景評估，讓專業防護為您的生產安全護航。
