安全光柵如何阻斷機械誤操作：從原理到實戰的全流程解析

在五金加工廠的沖壓車間，曾發生過這樣驚險的一幕：調試沖床時，有人的手不慎靠近模具，好在沖床在 0.1 秒內瞬間急停，才避免了一場悲劇。事后檢查發現，立下 “救命功” 的是安裝在設備上的安全光柵。作為工業安全領域的 “隱形衛士”，安全光柵究竟是如何在關鍵時刻阻斷機械誤操作的？本文結合一線生產經驗與技術參數，為你揭開它的工作奧秘。

一、安全光柵的核心工作原理：構建無形的安全防線

安全光柵主要由發射端和接收端兩大部分組成。發射端內置多組 940nm 波長的紅外發光二極管，能夠發射出不可見的紅外光束。這些光束以平行排列的方式，在設備危險區域前方形成一道肉眼看不見的 “防護網”。一般來說，發射端的光束發散角控制在 1.5° 以內，確保在 10 米距離內檢測無偏差 。

接收端裝有與發射端對應的光敏元件，其靈敏度可達 0.5μA/lux，即使光束衰減 70% 仍能有效檢測，這使得安全光柵在粉塵環境等惡劣工況下也能正常工作。正常情況下，接收端能穩定接收到發射端發出的所有光束，此時設備處于正常運行狀態。一旦有物體進入防護區域，遮擋住其中任意一束或多束光束，接收端的光敏元件接收到的光信號就會減弱或消失。

控制單元作為安全光柵的 “大腦”，會以 100 次 / 秒的頻率實時監測接收端的信號變化。當檢測到光信號異常，且符合預設的觸發條件（如連續遮擋 3 束及以上光束），它會在 100 毫秒內發出控制信號，通過繼電器或總線通信的方式，將信號傳輸給機械的控制系統，從而觸發設備緊急停機，阻斷誤操作可能帶來的危險。

二、不同工業場景下的防護應用

安全光柵在各類工業設備中都發揮著重要作用，以下是常見場景的應用方式與實際數據支撐：

三、阻斷機械誤操作的關鍵技術要點

1.檢測精度與響應速度

檢測精度由光束間距決定。在精密電子加工等對防護要求極高的場景，需選用光束間距為 10mm - 15mm 的安全光柵，能夠檢測到直徑 16mm 以上的物體，實現手指級的細微入侵檢測；而在普通金屬加工場景，30mm 或 50mm 間距的光柵即可滿足手臂級防護需求。

響應速度則直接影響防護效果。設備運行速度越快，對光柵的響應時間要求越高。例如，滑塊速度達 1.5m/s 的高速沖床，就需要響應時間在 100ms 以內的光柵，確保在危險發生的瞬間設備能緊急制動。

2.抗干擾能力與穩定性

工業環境中存在各種干擾因素，如車間的強光照射、電磁干擾、粉塵等。優質的安全光柵會采用特殊的抗干擾設計，比如通過濾光鏡片過濾 500 - 700nm 可見光，減少強光影響；增強電路屏蔽性能，使電磁屏蔽效能≥80dB，抵御電磁干擾；具備 IP65 以上防護等級應對粉塵環境，保證在復雜工況下穩定工作，避免因誤判導致設備誤?；蚵z。

3.信號兼容性與聯動控制

安全光柵需要與機械的控制系統無縫對接。不同品牌的 PLC 對信號輸入要求不同，日系設備多支持 NPN 信號，歐系設備則傾向于 PNP 信號 。在選型時，必須確認光柵的輸出信號類型與設備控制系統兼容。同時，通過 Profinet、Modbus 等總線通信協議，還能實現光柵與設備的深度聯動，例如在設備啟動前自動檢測光柵狀態，只有在光柵正常時設備才能運行。

四、選型與安裝注意事項

1.根據風險等級選型

對于高風險設備，如沖壓機、剪切機，應選擇安全等級達到 PLd、SIL3，且具備雙回路冗余設計的光柵，確保即使某一組件故障，仍能有效防護；低風險場景，如輕型裝配設備，可選用基礎款光柵，在保障安全的同時控制成本。

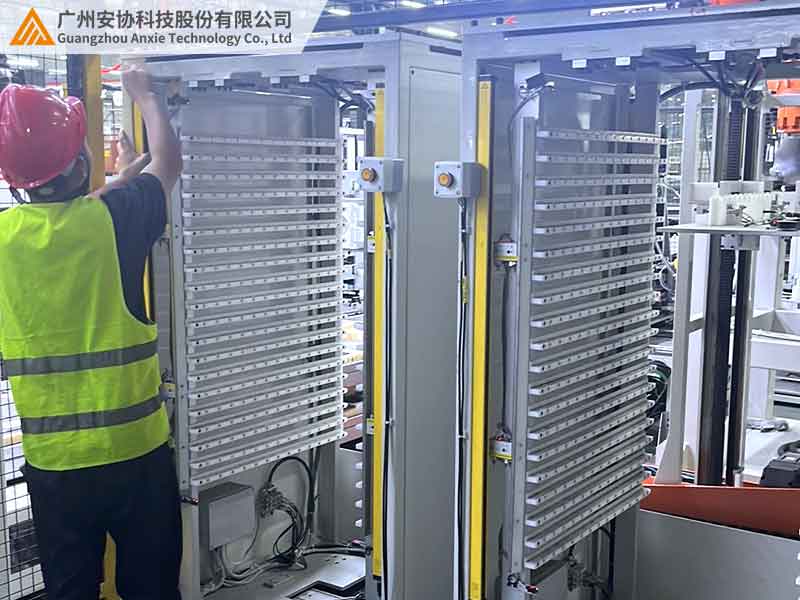

2.安裝校準要精準

安裝時，發射端和接收端必須嚴格對齊，水平偏差需控制在 0.5° 以內，垂直高度差不超過 3mm。建議使用精度 ±0.1° 的激光校準工具輔助安裝，校準完成后要進行全面測試，模擬各種可能的入侵情況，檢查設備的響應是否正常。

五、結語

安全光柵通過精密的光學檢測與快速的信號響應，在機械與人之間筑起了一道可靠的安全屏障。從具體的波長參數、響應時間，到不同場景下的防護數據，每個環節都關乎著生產安全。安協提供全系列安全光柵產品，適配不同工業場景需求，無論是高精度防護還是復雜環境應用，都能為您提供專業解決方案。如需了解更多產品信息或獲取技術支持，歡迎訪問官網（www.zzzhenghao.com），讓專業防護為您的生產安全保駕護航。
