安全光柵垂直安裝指南：從準備工作到調試驗收全流程解析

在某機械加工廠，因安全光柵垂直安裝角度偏差，導致操作人員手部進入危險區未被及時檢測，發生輕微壓傷事故。這一案例凸顯出垂直安裝中角度校準、高度定位等環節的重要性。作為機械安全防護的關鍵設備，安全光柵的垂直安裝精度直接影響防護效果。本文結合相關標準與現場經驗，解析垂直安裝全流程要點，為工業設備安全防護提供實用指導。

一、安裝前的三項核心準備工作

1.設備與環境勘測

使用激光測距儀標記設備危險區邊界，如沖床模具前方、機械臂運動軌跡外圍區域；同時記錄操作人員常規作業位置，包括坐姿和站立時的高度范圍。此外，需評估環境條件，粉塵濃度高的車間應選用防塵等級高的光柵，振動大的場景則要準備防震配件。

2.光柵型號適配確認

根據設備類型匹配防護精度，精密加工設備選小光束間距光柵，通用設備選較大間距型號；依據操作人員身高，預留一定冗余確定檢測高度；檢查光柵信號輸出類型，確保與設備控制系統兼容，老舊設備適配繼電器接點，智能產線則選總線接口型號。

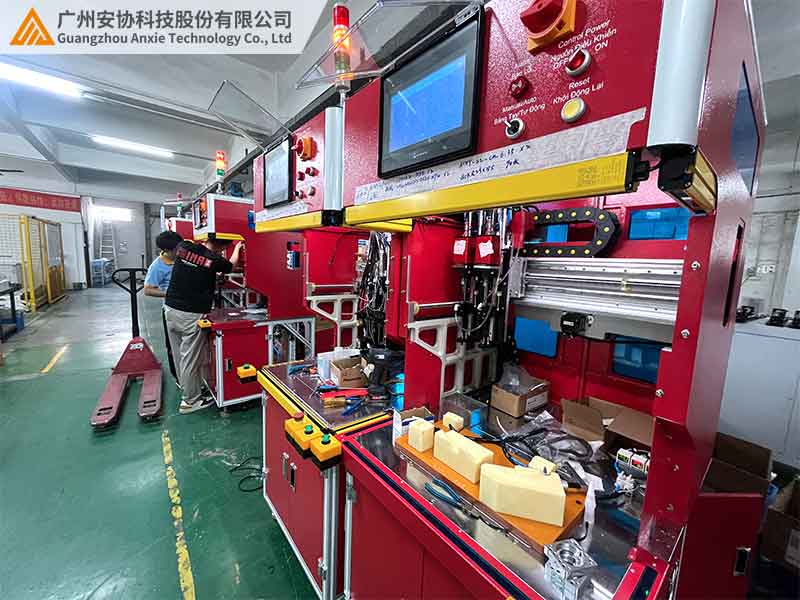

二、垂直安裝的五大核心步驟

1.基準線定位：構建三維安裝坐標系

利用激光水平儀確定光柵底部水平基準，同時保證兩端支架水平誤差在合理范圍內；以危險區中心為原點，標記支架安裝點，并用鉛垂線校準支架垂直度。

2.支架固定：應對不同安裝面

不同的安裝面需要采用不同的固定方式，具體如下表所示：

3.光柵本體安裝：角度與間距雙校準

先固定發射端，通過激光對準儀調整接收端角度，確保光斑居中；用標準測試棒在光柵邊緣移動，驗證每束光遮擋時都能觸發信號。

4.接線與系統聯動

電源連接需單獨走線，遠離動力線防電磁干擾，并確保接地可靠；根據光柵信號輸出類型，將其與設備控制系統正確對接，實現急停、報警等功能。

5.通電調試：從單點檢測到全區域覆蓋

遮擋單束光，觀察光柵指示燈與信號輸出是否同步，模擬設備運行，驗證遮擋時光柵能否快速觸發停機；用人體模型在防護區域移動，檢測每個位置遮擋是否有效，并記錄邊緣檢測盲區。

三、不同場景的安裝優化策略

在高頻振動場景，如沖壓機，支架與設備間加裝多級防震結構，并定期校準角度；高粉塵環境，像打磨車間，光柵表面做疏塵處理，底部加裝防塵擋板，同時適當提升安裝高度；多光柵并排安裝時，保持合理間距，啟用獨立頻道避免光束串擾。

四、驗收與維護要點

安裝驗收時，檢查支架螺絲扭矩、光束平行度、全區域檢測效果以及聯動控制響應時間。日常維護中，每日擦拭光柵鏡片，每周檢查支架螺絲松緊，每月用標準測試棒驗證檢測精度。

五、結語

安全光柵垂直安裝是融合設備特性、環境條件與控制邏輯的系統工程。每個安裝環節都需嚴謹對待，否則易導致防護失效或誤報。安協安全光柵提供全流程安裝服務，適配多種場景需求。訪問官網（www.zzzhenghao.com）可下載安裝手冊，或聯系技術團隊獲取勘測服務，為設備安全提供保障。
