安全光柵的光軸間距如何選擇？從實戰經驗看工業防護核心參數

在工業自動化生產中，安全光柵作為人員與設備之間的 “電子護欄”，其核心參數 —— 光軸間距的選擇，直接決定了防護系統的精度與可靠性。但面對 10mm、20mm、40mm 等不同規格，很多工程師常陷入 “選密了浪費，選疏了不安全” 的困惑。作為深耕工業安全防護多年的從業者，今天結合實際項目案例，分享一套從需求分析到落地驗證的實用選型邏輯。

一、光軸間距：防護精度的 “數字密碼”

光軸間距是安全光柵相鄰兩束紅外光的垂直距離，直接對應 “能檢測的最小物體尺寸”：

10mm：檢測手指（直徑≥10mm），適用于沖壓、電子裝配等高精度場景；

20mm：檢測手腕（直徑≥20mm），常見于注塑機、機床等中等防護場景；

40mm：檢測手臂（直徑≥40mm），多用于物流倉儲、工程機械的區域防護。

核心邏輯：間距越小防護越精細，但成本越高。需結合設備危險程度、操作習慣綜合判斷，避免 “過度防護” 或 “防護不足”。

二、分場景選型：不同行業的間距選擇指南

1. 高危精密場景：10-20mm，守護 “指尖安全”

適用場景：沖壓機、半導體生產線等高速精密設備

風險：需檢測手指級入侵（如沖床誤觸可能導致指尖受傷）

案例：某 3C 電子廠用 30mm 間距光柵漏檢戴手套的手指，更換 15mm 間距型號后，毫秒內精準觸發停機，事故率歸零。

要點：選 Type 4 級安全認證產品，實測 30cm/s 移動速度下的檢測穩定性。

2. 中等防護場景：20-30mm，平衡效率與安全

適用場景：注塑機、CNC 加工中心等需頻繁取件設備

風險：防止手臂卷入，避免工件（如注塑料頭）觸發誤報

案例：某注塑車間用 15mm 間距光柵因 20mm 料頭頻繁停機，換 25mm 間距并開啟 “區域屏蔽” 后，設備利用率提升 10%。

要點：根據防護高度計算光束數量（如 1.2 米高選 20mm 間距，共 60 束光），支持信號延時避免快速工件誤觸。

3. 大尺寸檢測場景：30-50mm，兼顧成本與效率

適用場景：物流分揀、AGV 通道、倉儲貨架

風險：檢測叉車、托盤等大尺寸物體，過濾小件干擾

案例：某倉儲用 40mm 間距光柵，識別叉車整體進入，過濾 30mm 以下紙箱角，年誤報從 180 次降至 8 次。

要點：選抗 10 萬 lux 強光型號，戶外需 IP67 防護，實測距離預留 20% 安全余量。

4. 特殊工況：間距 + 定制化設計

多粉塵：選 20-30mm 間距，減少粉塵堆積盲區；

高溫環境：選耐溫的安全光柵型號，通過溫度補償算法動態調整閾值。

三、避坑指南：3 個關鍵細節別忽視

1. 實測 “最小檢測物體”，拒絕理論值

透明物體（玻璃）：驗證 15mm 間距能否檢測 10mm 厚度亞克力板至額定距離 90%；

黑色物體（橡膠）：確認 50mm 黑色物體在 80% 額定距離內穩定觸發（如 5 米標距需覆蓋 4 米）。

2. 計算 “水平盲區”，避免幾何漏洞

公式：水平盲區 = (光軸間距×安裝距離)/光束高度

例：30mm 間距、2 米安裝距離、1 米光束高度，水平盲區 60mm，需確保允許通過的最小物體＞60mm。

3. 安全認證與工況匹配

國標：≤30mm 間距需 Type 2 級以上認證，高危設備必須 Type 4 級；

出口：歐盟需 EN ISO 13849-1 PL e，美國需 OSHA 認證，避免合規風險。

四、實戰案例：從誤報到精準的改造之路

某折彎機曾因 30mm 間距光柵出現問題：

漏檢：戴厚手套的手指（25mm）無法檢測；

誤報：工件油污反光導致每月停機 10 次。

解決方案：

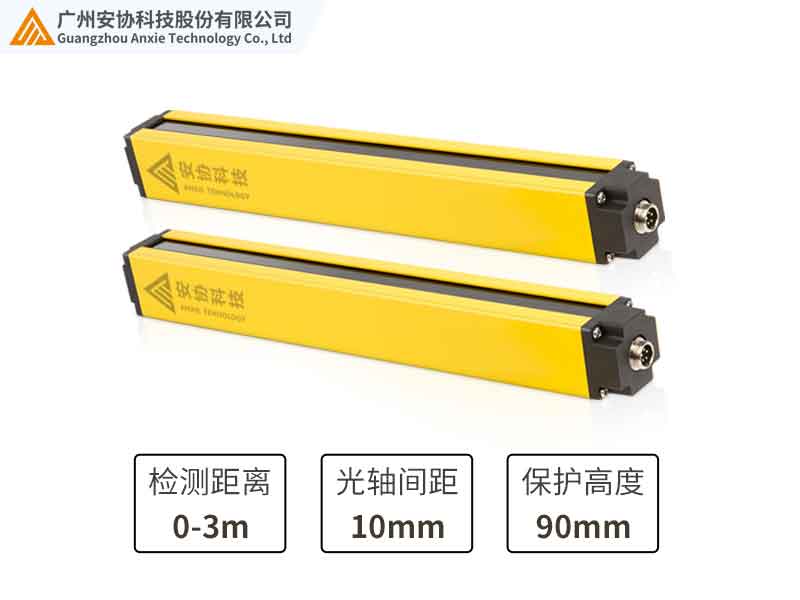

換 10mm 間距 HNG 系列安全光柵，抗反光濾波技術解決油污干擾；

增加 “雙手同步檢測” 邏輯，杜絕單手套操作風險。

結果：12 個月零事故，月產能提升 1500 件。

五、結語：選對間距，讓安全光柵物盡其用

光軸間距選擇分三步：

· 定需求：明確防護對象（手指 / 手腕 / 手臂）、設備速度；

· 算參數：結合空間、環境計算間距，預留安全余量；

· 驗實測：樣品測試最小物體檢測和極端環境穩定性。

安協科技（www.zzzhenghao.com）提供 10-80mm 全系列安全光柵，支持免費樣品測試和工況定制。可訪問官網下載中心下載《選型手冊》，或聯系工程師獲取一對一方案，讓專業防護為產線安全 “量體裁衣”。

安全防護沒有 “標準答案”，只有 “適配方案”。關注實際需求，不盲目追求參數，才能讓安全光柵真正成為工業生產的 “安全標配”。
